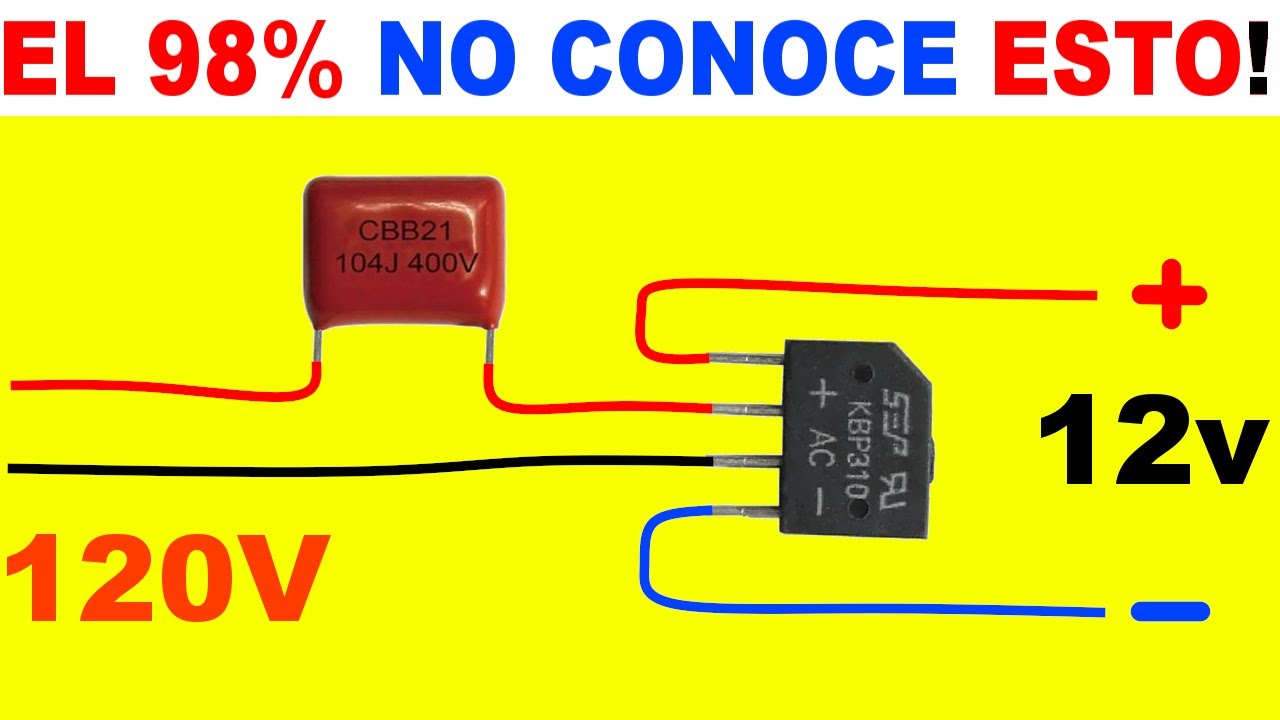

Conectar LEDs directo a 120V puede parecer una solución rápida y barata, pero no es un tema para improvisar. La idea de usar una fuente capacitiva o fuente sin transformador se basa en limitar la corriente con un capacitor en lugar de bajar el voltaje con un transformador.
Este tipo de circuito aparece mucho en proyectos de iluminación sencilla, tiras LED de bajo consumo y pequeños ventiladores de 12V. Sin embargo, su aparente simplicidad es engañosa: funciona para cargas muy específicas y exige componentes adecuados, porque la red eléctrica no perdona errores.
Qué es una fuente capacitiva y por qué no lleva transformador
Una fuente capacitiva usa la reactancia capacitiva de un capacitor conectado a la red para reducir la corriente disponible. En vez de disipar energía como una resistencia, el capacitor actúa como una especie de limitador de corriente más eficiente para aplicaciones de baja potencia.
Después de ese primer control, el circuito suele incluir un puente rectificador para convertir la corriente alterna en continua, y en muchos casos un diodo zener para estabilizar el voltaje de salida. En versiones más básicas, también se agregan resistencias de descarga y protección para reducir riesgos al desconectar el equipo.
Este enfoque es común en aplicaciones de muy bajo consumo, donde se busca ahorrar espacio y costo. Aun así, no equivale a una fuente aislada, por lo que la salida puede quedar referida directamente a la red eléctrica.
Cómo conectar LEDs a 120V sin dañar el circuito
Si la idea es alimentar LEDs desde 120V, lo primero es entender que un LED nunca debe conectarse “directo” a la red sin control de corriente. La corriente debe limitarse con un diseño calculado, ya sea mediante capacitor, resistencia o un driver apropiado para LED.
En un montaje sencillo, el capacitor de entrada se elige según la corriente que se necesita entregar. A mayor capacitancia, mayor corriente disponible; a menor capacitancia, menor corriente. Esa relación es crítica para evitar que los LEDs se quemen por exceso de corriente o parpadeen por falta de energía.
También importa el tipo de LED y su cantidad en serie. Un arreglo de LEDs blancos, por ejemplo, necesita un voltaje total distinto al de LEDs rojos o azules, así que el cálculo no puede hacerse “a ojo”.
Elementos básicos del circuito
- Capacitor de AC o capacitor de caída, diseñado para trabajar en red eléctrica.
- Puente rectificador para obtener corriente continua.
- Diodo zener de 12V u otro valor, si se busca limitar la tensión.
- Resistencia de descarga para vaciar el capacitor al apagar.
- Protección adicional para picos y sobretensiones.
Cuando el objetivo es alimentar una tira LED o un pequeño módulo, el circuito debe dimensionarse de acuerdo con el consumo real. Un error frecuente es pensar que cualquier capacitor “sirve”, cuando en realidad la tensión nominal, el tipo de dieléctrico y la corriente de fuga cambian por completo el comportamiento.
Ventajas, límites y riesgos de la fuente sin transformador
La mayor ventaja de una fuente de alimentación sin transformador es su tamaño reducido. También suele ser más económica y fácil de integrar en dispositivos compactos donde el espacio es limitado.
Pero sus límites son importantes. No ofrece aislamiento galvánico, tiene poca capacidad para cargas variables y puede volverse peligrosa si se usa en equipos accesibles al tacto. Por eso no es una solución universal para una fuente de 12V para LED o para un ventilador de 12V.
Otro punto clave es el calor. Aunque el capacitor ayuda a limitar corriente de manera más eficiente que una resistencia, el circuito puede seguir disipando energía en rectificación, zener y componentes auxiliares. Eso obliga a cuidar ventilación, encapsulado y calidad de piezas.
Cuándo sí conviene usarla
- Proyectos de muy bajo consumo.
- Dispositivos cerrados y sin contacto directo con el usuario.
- Aplicaciones donde importa más el costo y el tamaño que la flexibilidad.
Cuándo no conviene usarla
- Si necesitas aislamiento real entre la red y la carga.
- Si la corriente de la carga cambia mucho.
- Si el equipo será manipulado frecuentemente.
- Si vas a alimentar motores o ventiladores con arranque exigente.
En cargas como ventiladores de 12V o tiras LED largas, la demanda puede variar y provocar inestabilidad. En esos casos, una fuente conmutada o una fuente aislada suele ser más segura y confiable.
Cómo elegir capacitor, zener y rectificador para una fuente de 12V
Elegir bien los componentes es la diferencia entre un circuito funcional y uno problemático. El capacitor define la corriente máxima aproximada, mientras que el zener fija un techo de voltaje para proteger la salida.
El puente rectificador debe soportar tanto la tensión de red como los picos transitorios. Por su parte, el zener debe seleccionarse según el voltaje que realmente necesita la carga, evitando trabajar al límite de su potencia.
En un diseño práctico, también conviene usar componentes con margen de seguridad. Eso significa no escoger valores exactos, sino piezas que toleren más tensión, más temperatura y más estrés eléctrico del que se espera en operación normal.
Si lo que buscas es una fuente de 12V para LED, el consumo total debe calcularse sumando la corriente de todos los LEDs o módulos conectados. A partir de ahí, se ajusta el valor del capacitor para que la corriente disponible no se quede corta ni exceda lo permitido.
Consejos para usar un multímetro y comprobar el montaje
Antes de conectar la carga final, conviene revisar la salida con un multímetro. Esa verificación ayuda a confirmar si el rectificador está funcionando, si el zener regula como corresponde y si el voltaje no supera lo esperado.
Medir tensión, continuidad y polaridad evita errores comunes. También permite detectar un capacitor defectuoso, una conexión invertida o un zener colocado al revés, fallos que pueden destruir los LEDs en segundos.
Para principiantes, el multímetro debe usarse como herramienta de diagnóstico, no como permiso para probar todo sin precauciones. Primero se mide sin carga, luego con una carga de prueba y finalmente con el dispositivo real, siempre vigilando temperatura y estabilidad.
Conclusión: una solución útil, pero solo si se diseña bien
La fuente capacitiva puede ser una solución ingeniosa para ciertos proyectos de iluminación y electrónica básica, especialmente cuando se necesita una fuente sin transformador compacta. Pero su aparente sencillez no debe ocultar sus límites ni los riesgos de trabajar con 120V.
Si se dimensionan bien el capacitor, el rectificador y la protección, puede servir para aplicaciones concretas de baja potencia. Si no, lo más probable es obtener un circuito inestable, ruidoso o directamente peligroso.
La clave está en entender que conectar LEDs a cualquier voltaje no consiste solo en “poner una resistencia”. Se trata de calcular corriente, elegir bien los componentes y respetar la seguridad eléctrica desde el primer paso.
